Ersatzteile


  • Backofendichtungen
  • Ersatzteilfertigung passend für ERKA /MIWE Wickel-, Knet- und Rührtechnik
  • Silikontürdichtungen für MIWE, WP, DEBAG, Wiesheu, Wachtel und Sveba Dahlen Backöfen
  • Spritzrohr- und Schwadenflanschdichtungen für WP Backöfen
  • Backplatten in verschiedenen Stärken für alle Etagen- und Ladenbacköfen
  • Ersatzmesser für Brotgatter und Brotschneidemaschinen
  • Eingreifschutz mit Schaltleiste zum Nachrüsten von ERKA Wickelmaschinen
  • Lenk- und Laufrollen
Wir beraten Sie gerne.

Bausatz Eingreifschutz Wellwalzen gemäß neuer EU Sicherheitsrichtlinien

Beschreibung


  • Edelstahlrückenblech mit Kontaktschalter über Scharniere klappbar
  • Eingabeschacht mit Sicherheitsschaltleiste
  • 2 Befestigungsbolzen mit Verschraubungen
  • Schaltkasten mit Sicherheitsrelais, Schütz, Ein- Aus Taster, Not Aus, inkl. Befestigungswinkel und neuem Anschlusskabel mit Stecker
  • Montagematerial

1.120,00 €



Stacks Image 309


Ersatzteile passend für mk und ERKA Wickelmaschinen

Die jeweilige Bezeichnung für eine technische Zeichnung anklicken.
Teile-Nr. Bezeichnung 30er Wickelkopf Listenpreis 50er Wickelkopf Listenpreis

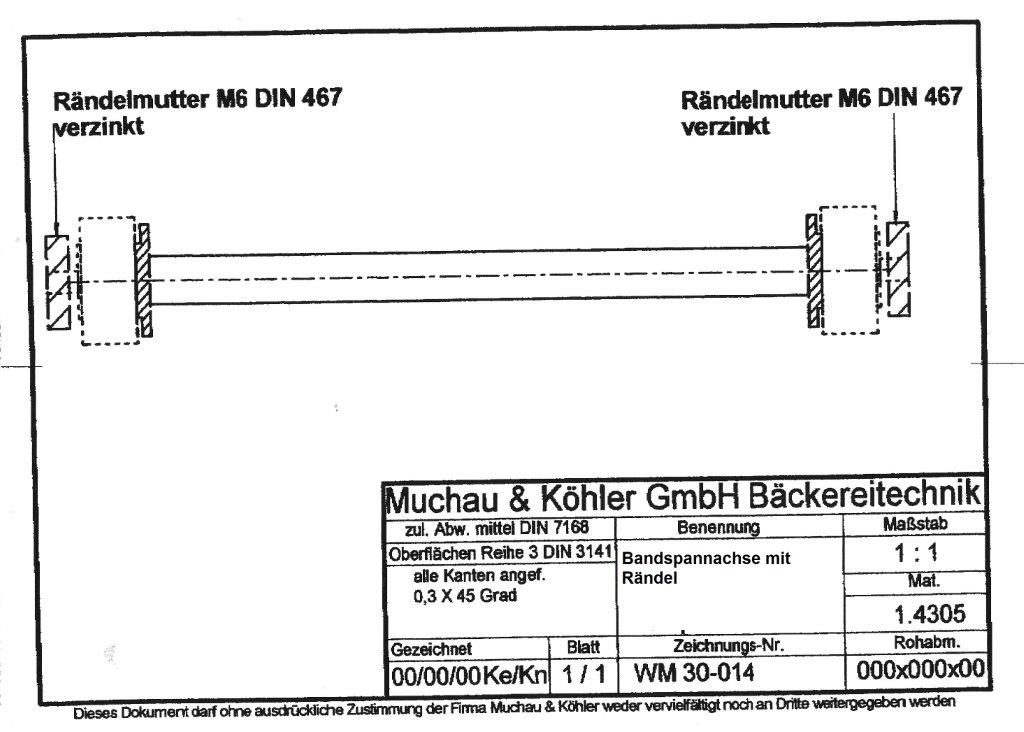

014 Bandspannachse mit Rändel 83,00 € 95,00 €

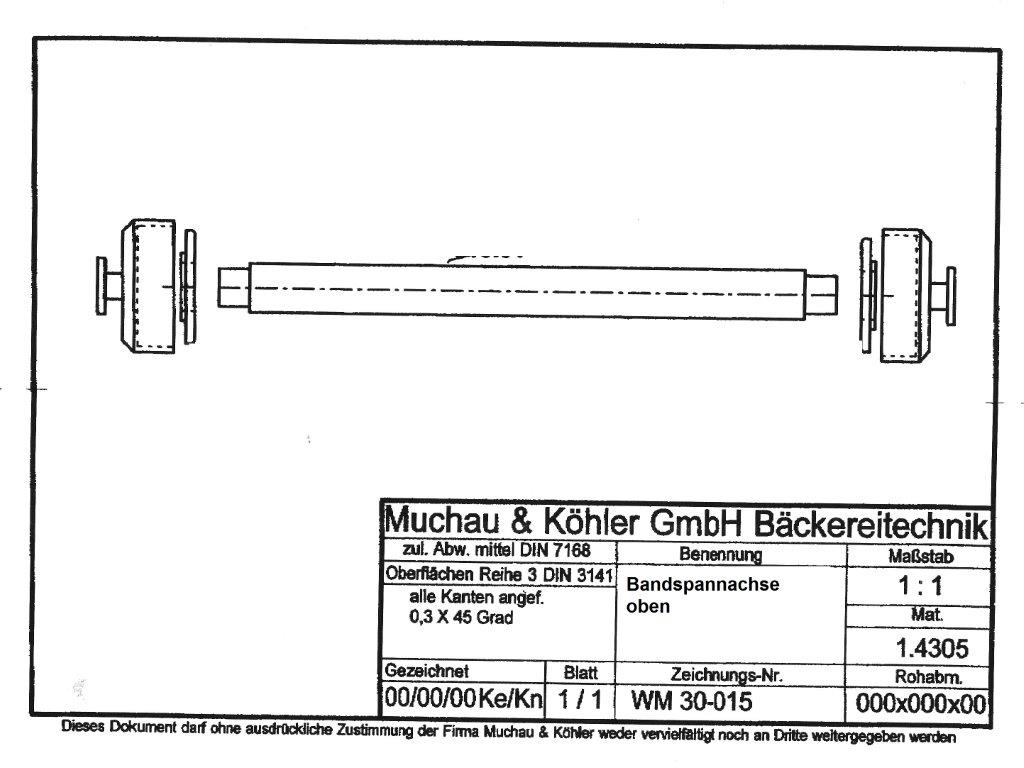

015 Bandspannachse oben 81,00 € 93,00 €

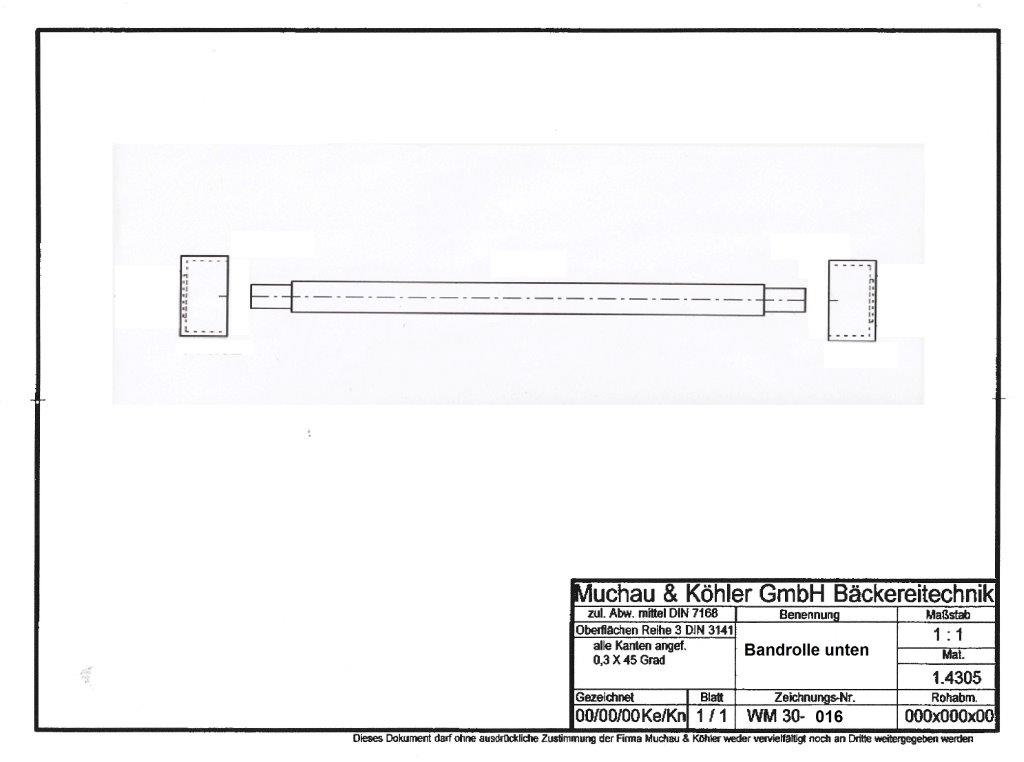

016 Bandrolle unten 64,00 € 73,00 €

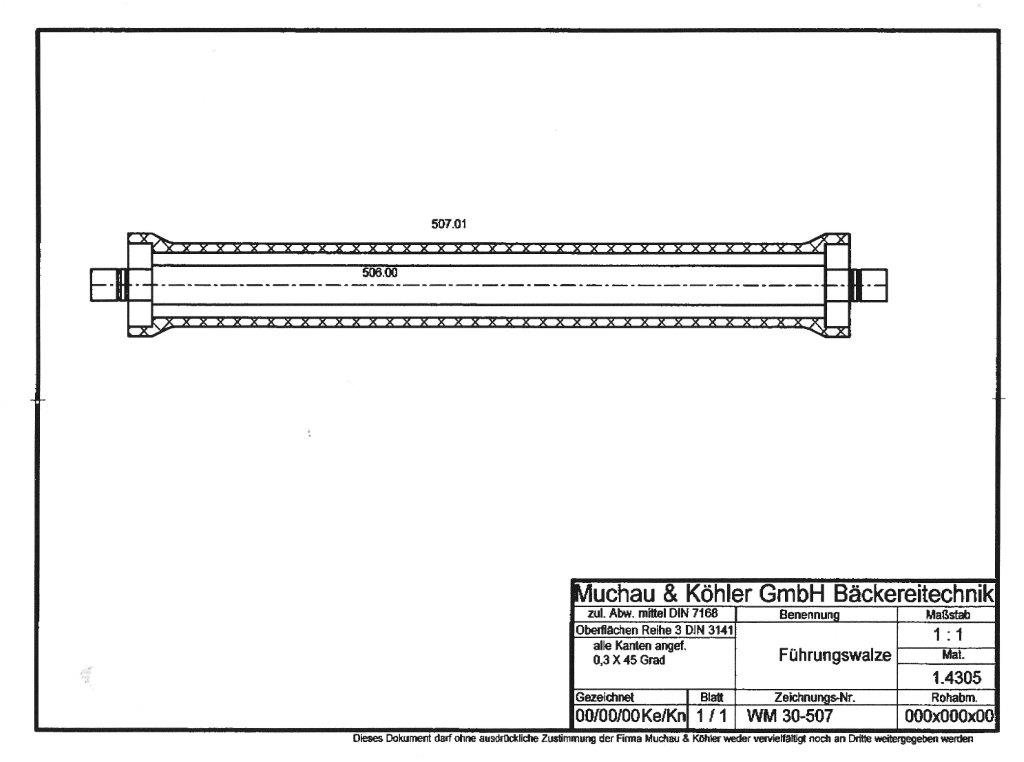

507 Führungswalze beschichtet unten 153,00 € 166,00 €

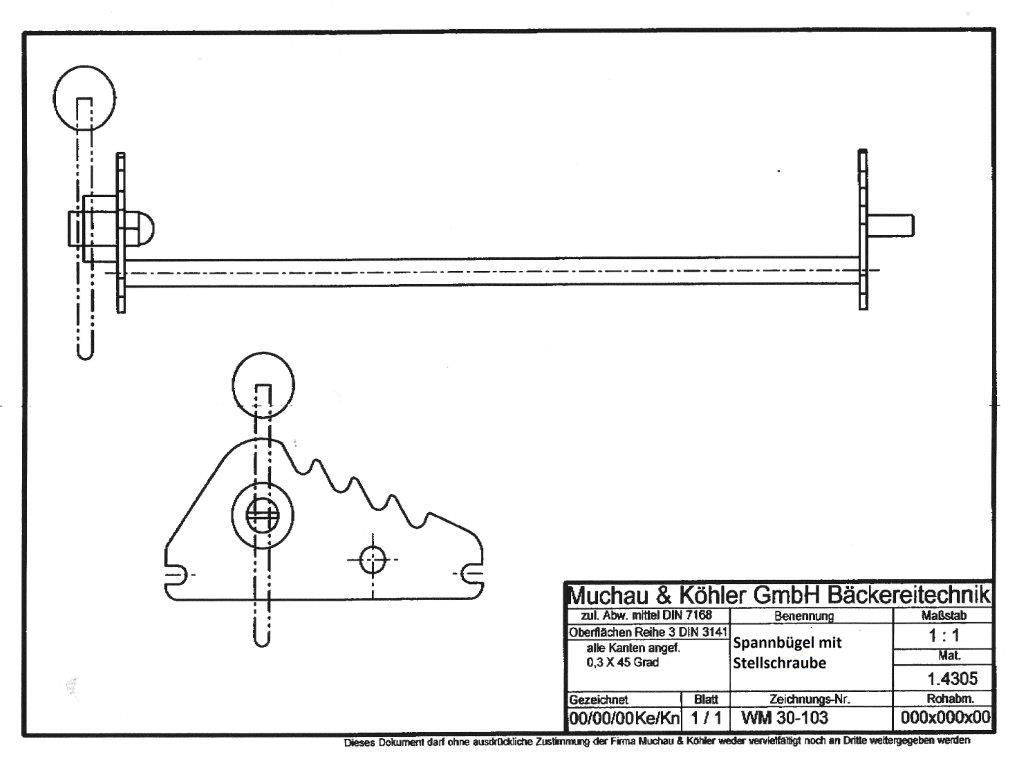

103 Spannbügel mit Stellschraube 97,00 € 124,00 €

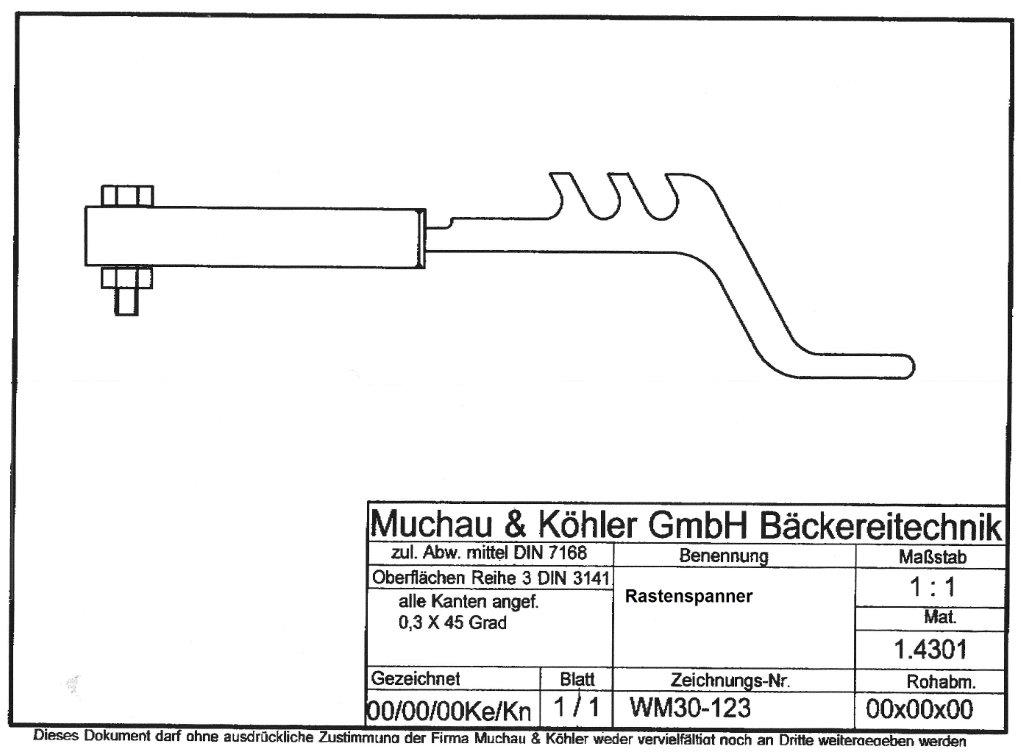

123 Rasten- Spanner 54,00 € 54,00 €

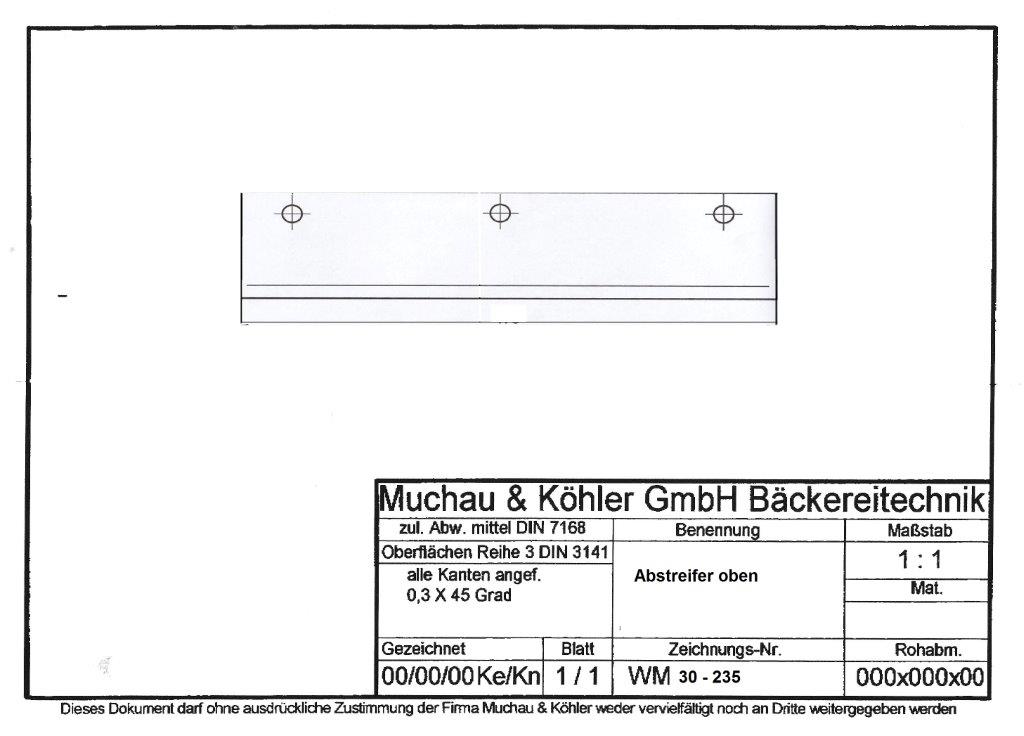

235 Abstreifer oben (Plexidur) 38,00 € 47,00 €

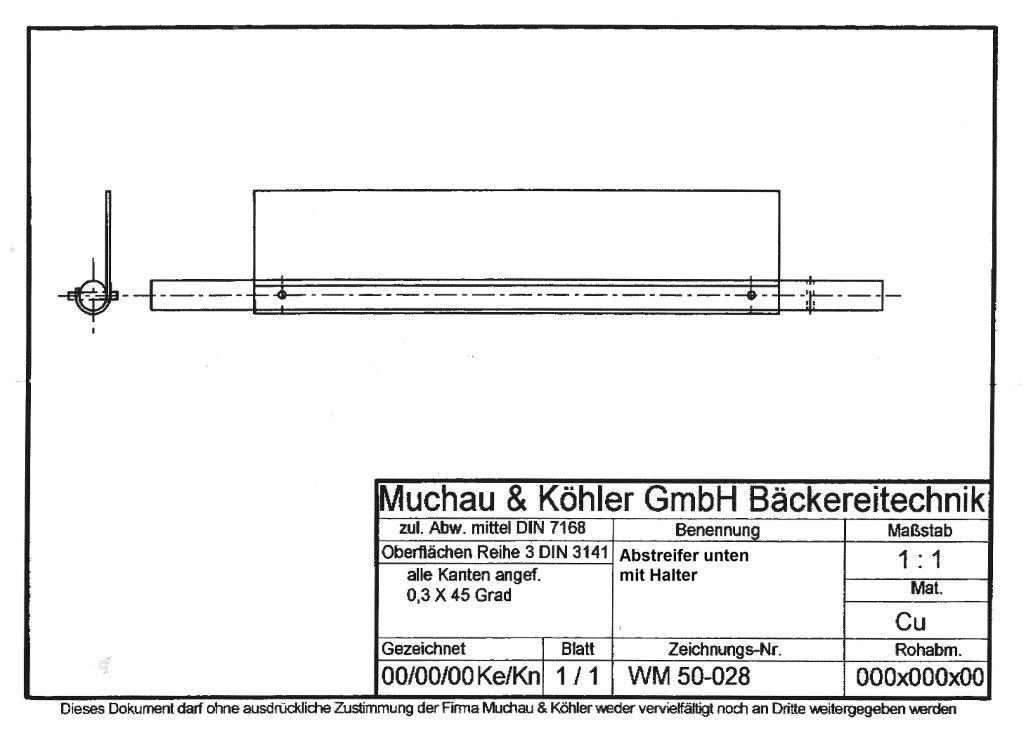

028 Abstreifer unten mit Halter 71,00 € 81,00 €

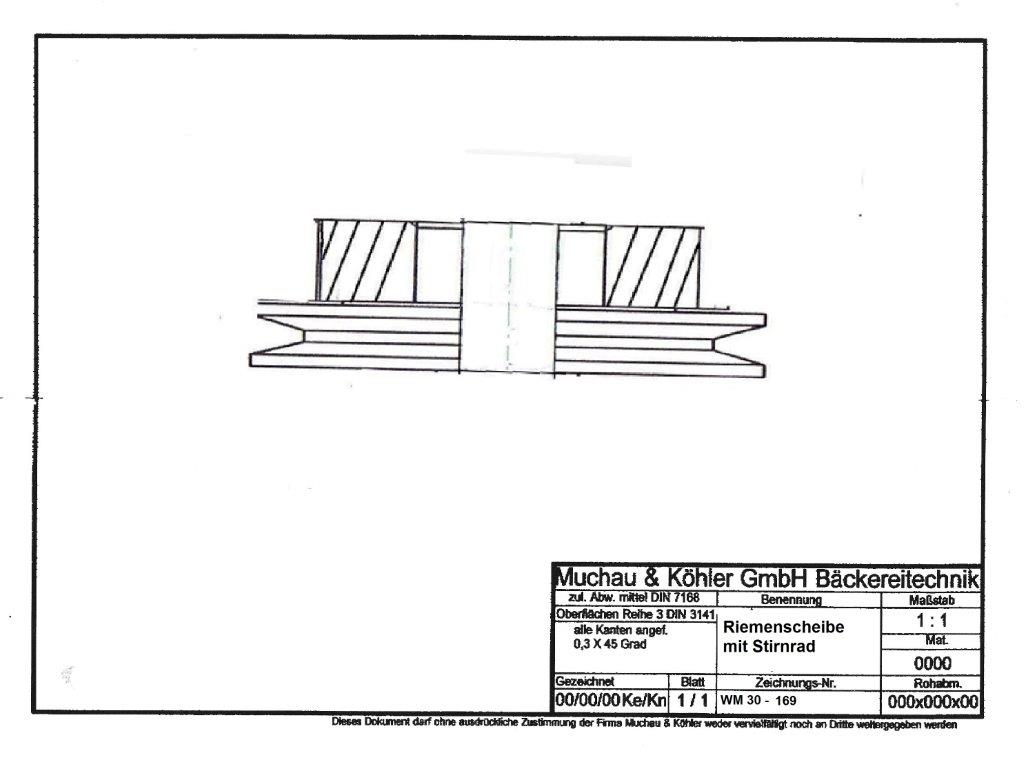

169 Riemenscheibe mit Stirnrad 220,00 € 220,00 €

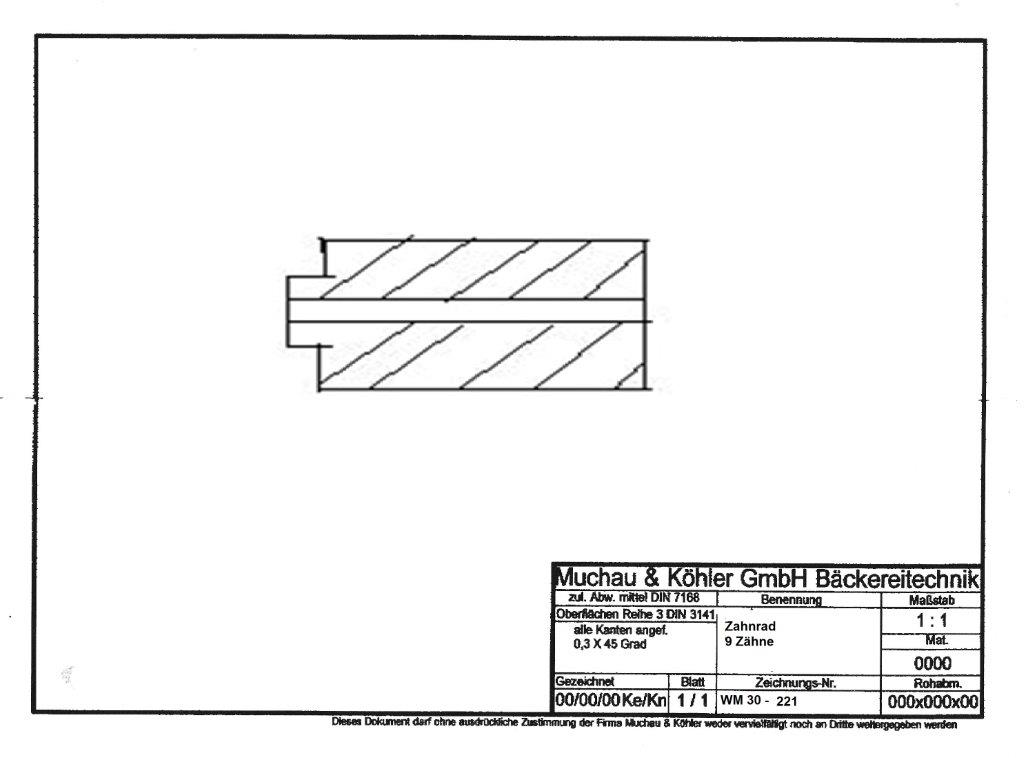

221 Zahnrad 9 Zähne 117,00 € 117,00 €

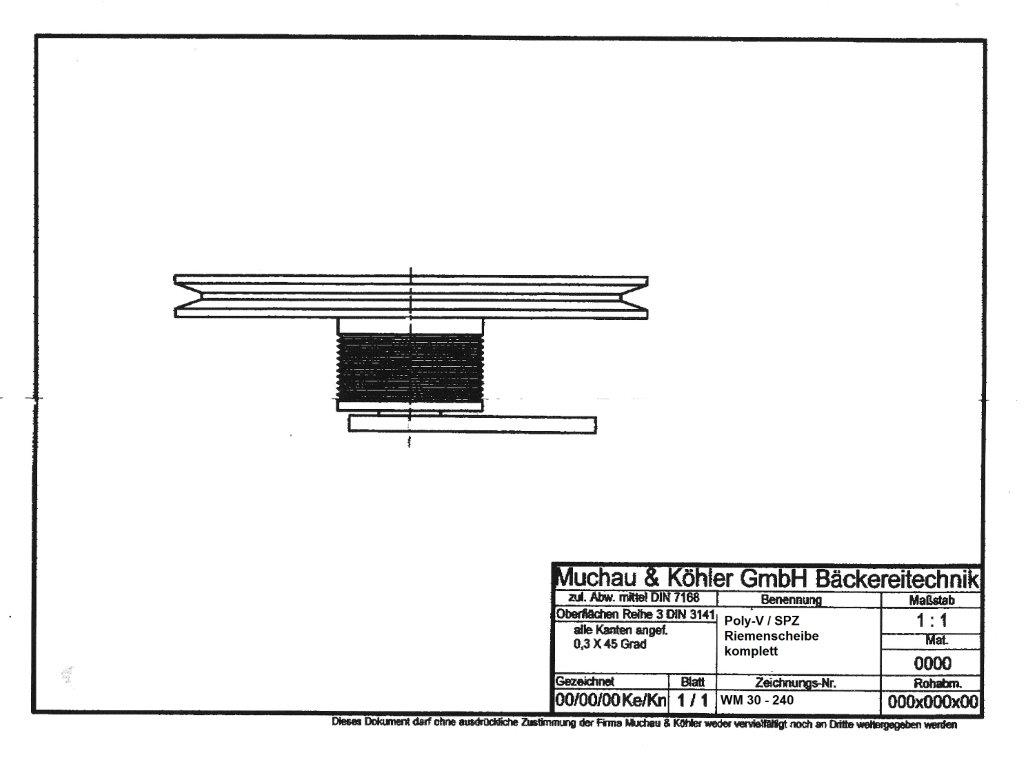

240 Riemenscheibe mit Flansch (Ausführung Poly- V und SPZ) 202,00 € 202,00 €
612 Untergestell höhenverstellbar mit Lenkrollen und Buchenholzplatte
Lenkrollen 100mm Durchmesser mit Rückenloch
Lenkrolle mit Feststeller 100mm Durchmesser mit Rückenloch
Spannadapter für Lenkrollen
640,00 €

13,00 €
15,50 €
9,00 €
670,00 €

13,00 €
15,50 €
9,00 €

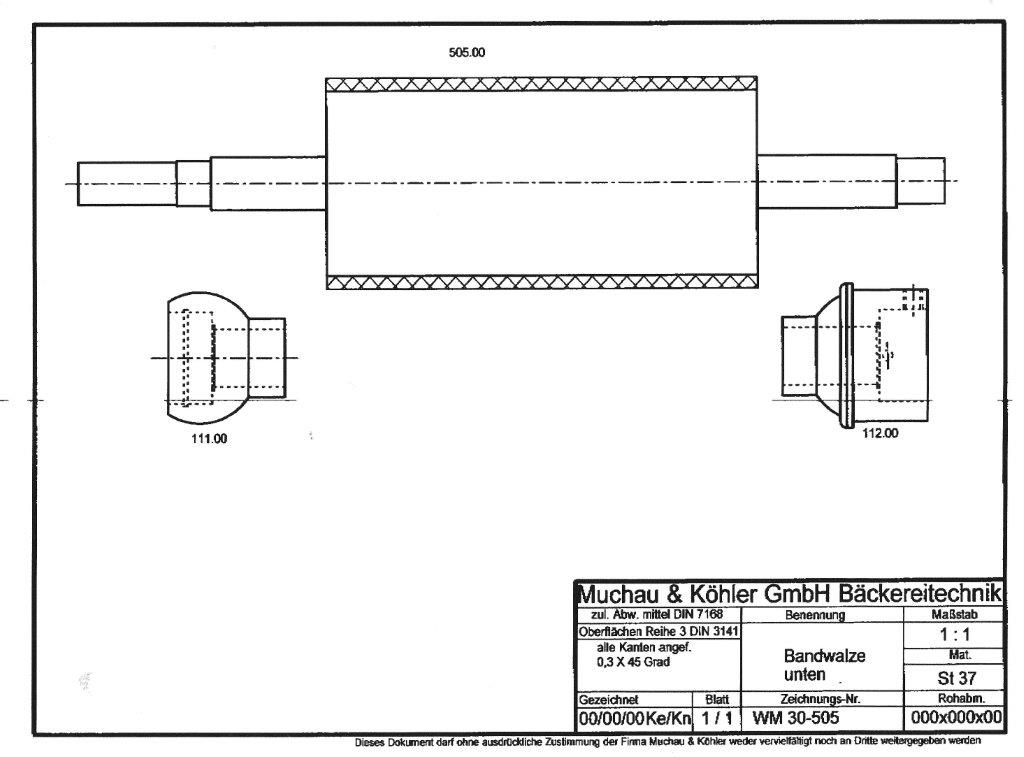

505 Bandwalze unten mit Lagergehäuse und Kugellagern
Keilriemenscheibe SPZ 71x1x16 und Buchse 1108
357,00 €
48,00 €
399,00 €
48,00 €

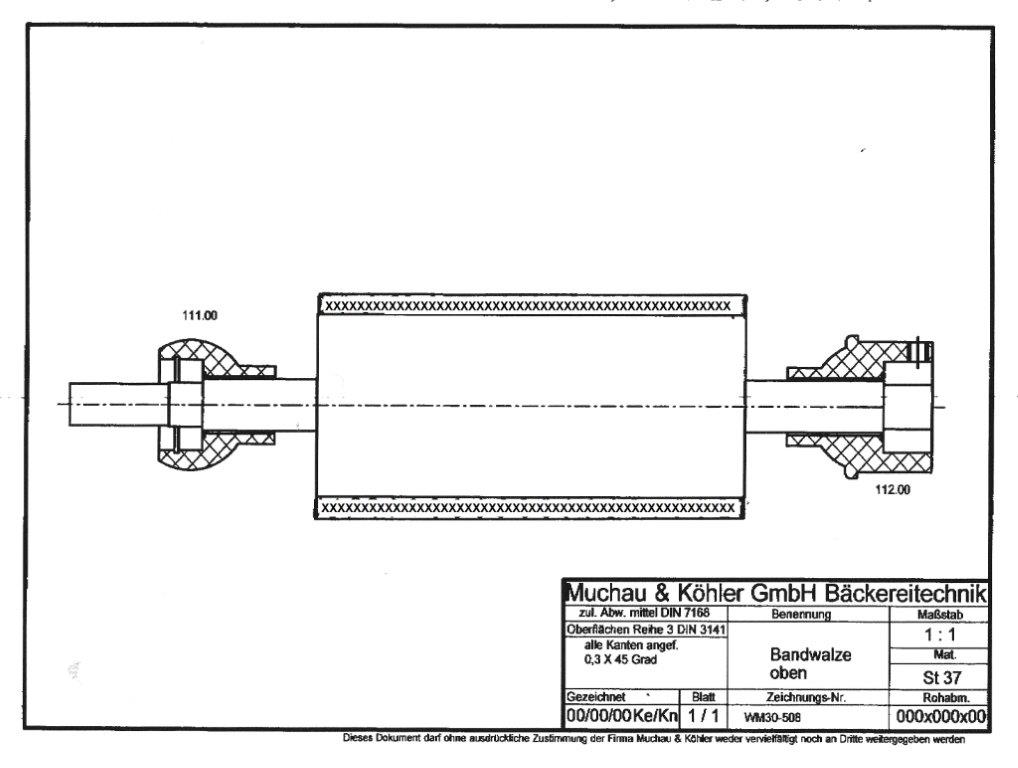

508 Bandwalze oben mit Lagergehäuse und Kugellagern
Keilriemenscheibe SPZ 90x1x16 und Buchse 1108
339,00 €
51,00 €
381,00 €
51,00 €

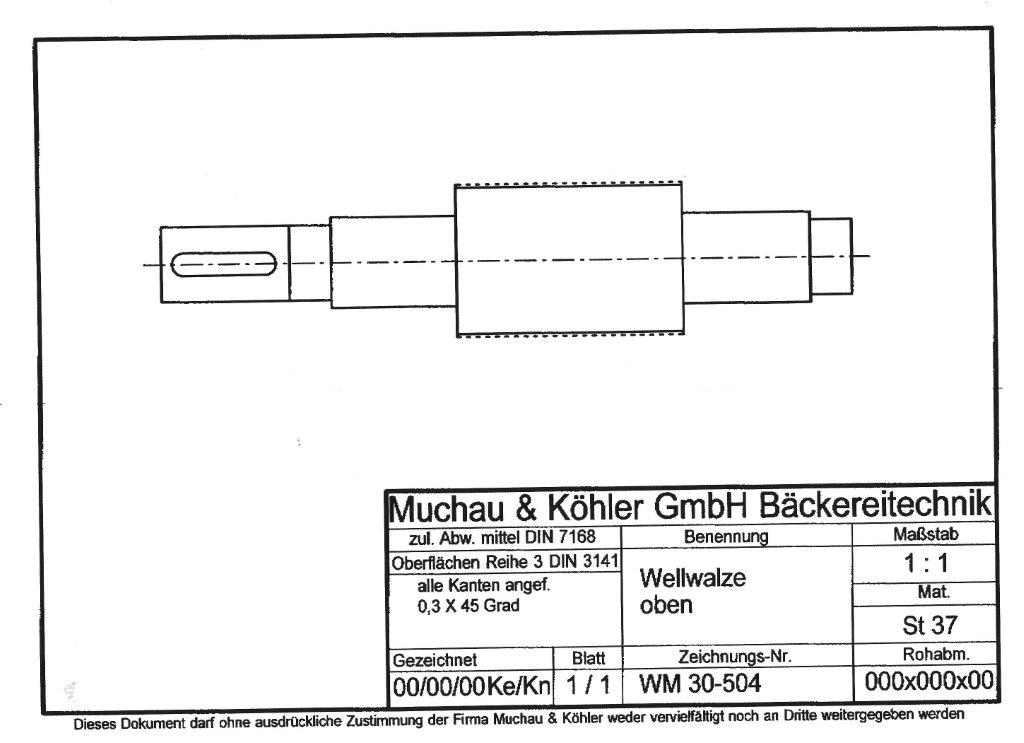

504 Wellwalze oben 264,00 € 305,00 €

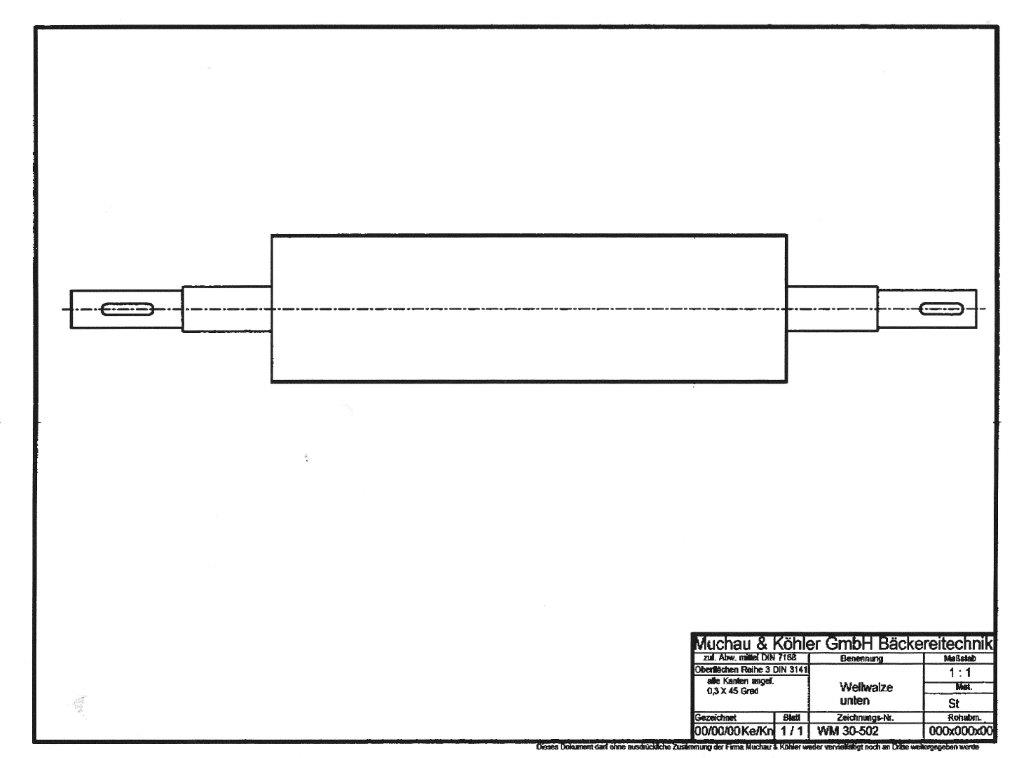

502 Wellwalze unten 348,00 € 395,00 €

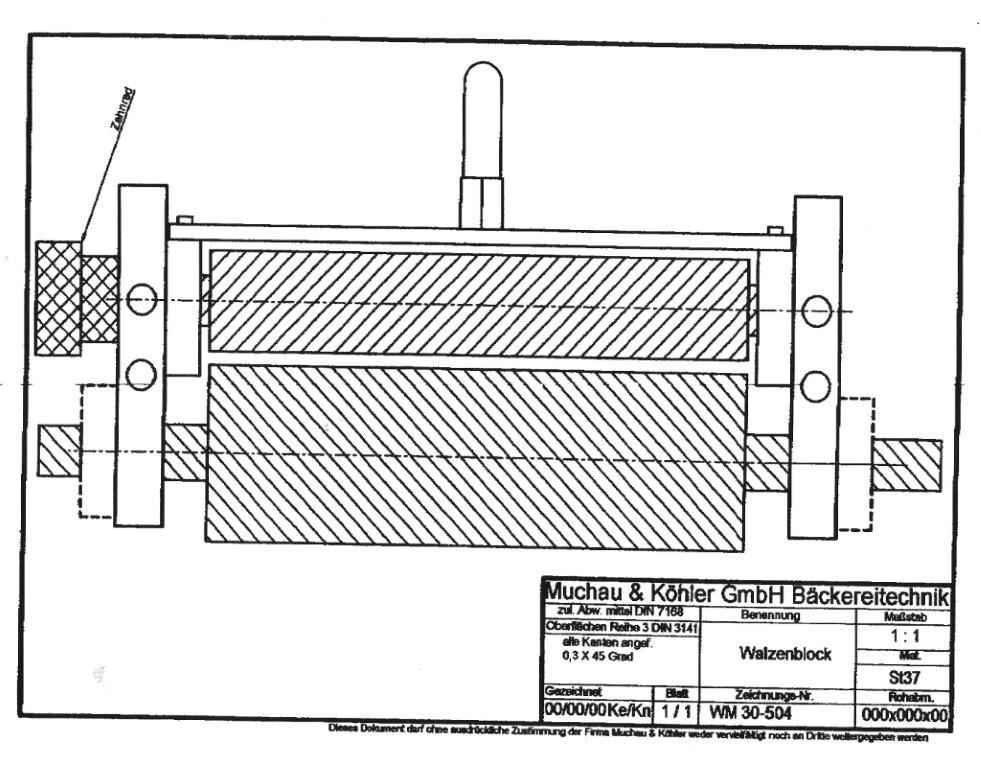

30-504 Wellwalzenblock im Tausch bestehend aus:
Wellwalze oben, Wellwalze unten, Exzenterstück links, Exzenterstück rechts, Verstell-Hebel, Traverse, 4 Kugellagern, Bremse, Zahnrad 9 Zähne inkl. Vormontage
Bei Rückgabe Ihres alten Walzenblocks werden vergütet:
1.180,00 €



150,00 €
1.276,00 €



170,00 €

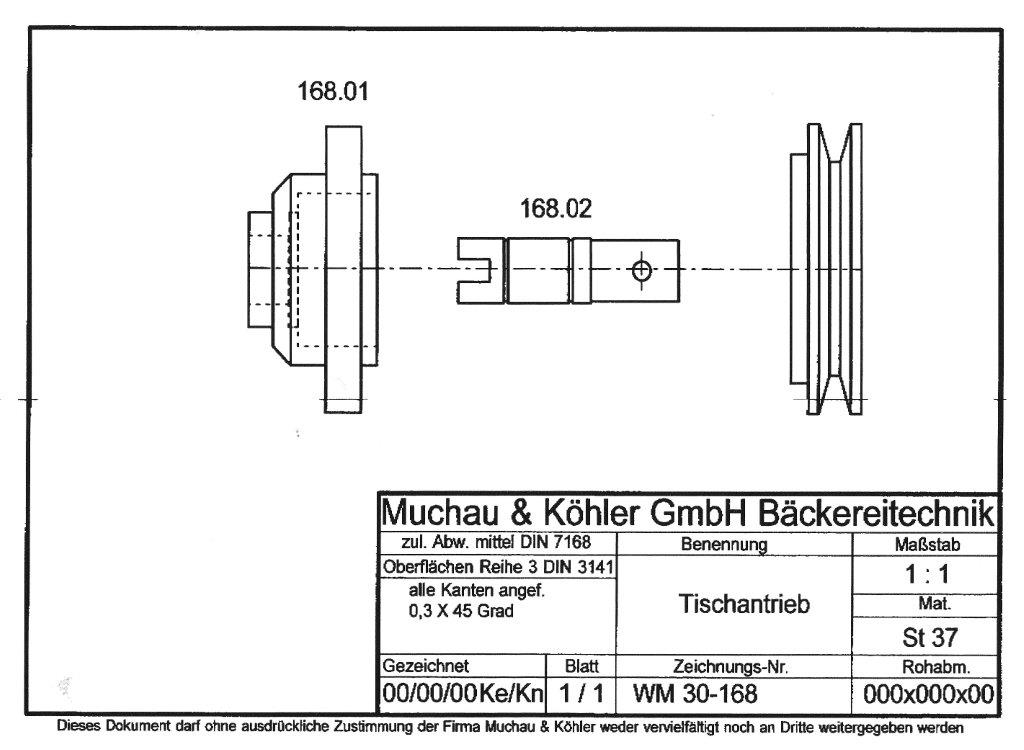

168 Tischantrieb ohne Keilriemenscheibe
Keilriemenscheibe SPZ 100x1x16 mit Buchse 1210
145,00 €
56,00 €
145,00 €
56,00 €
501 Tischantriebswalze mit Kugellagern 260,00 € 281,00 €

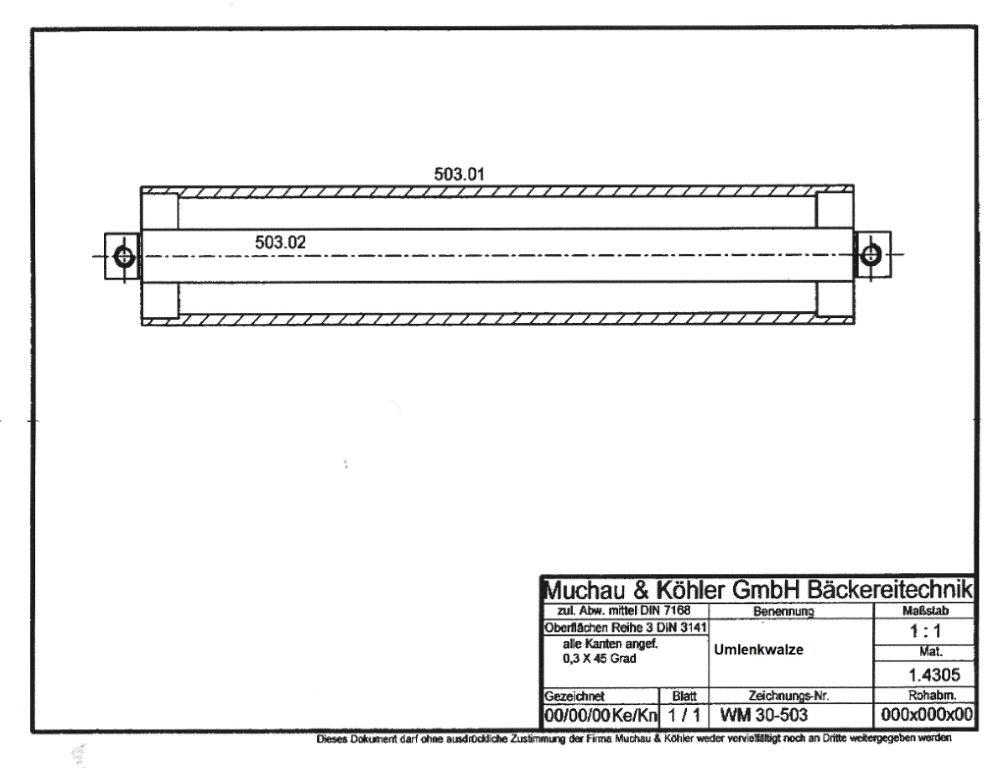

503 Umlenkwalze Tisch 171,00 € 189,00 €

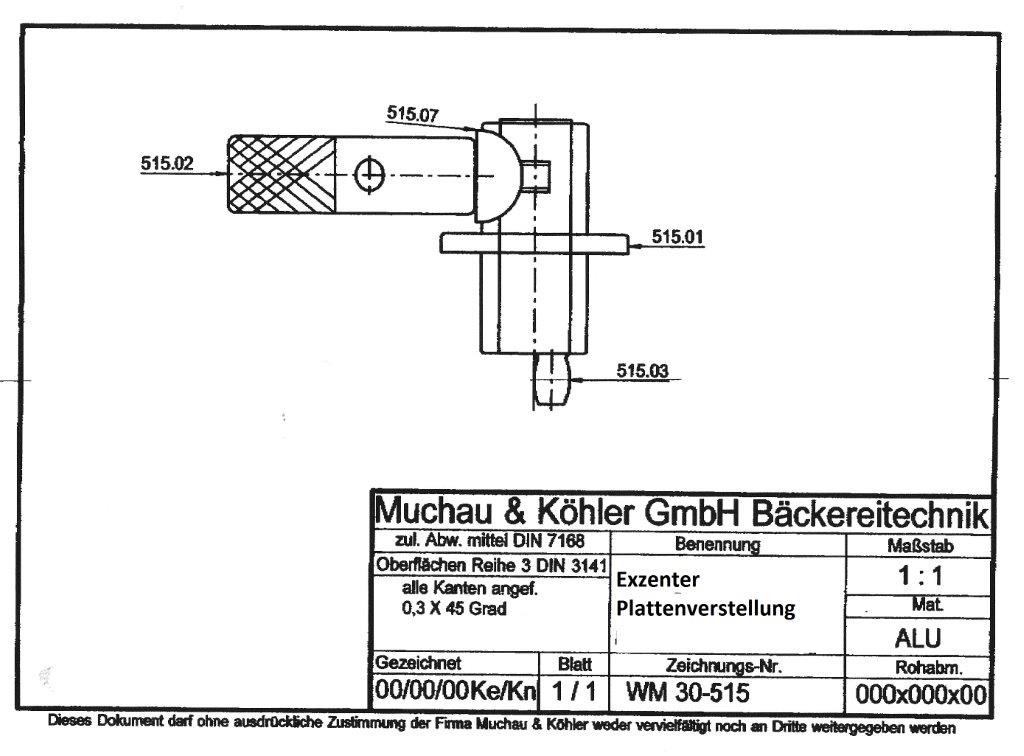

515 Exzenter Plattenverstellung
Wirkplatte zylindrisch mit Plattentraverse
Wirkplatte zylindrisch mit Plattentraverse
Motor 230/ 400 V 50 Hz 0,55 kW
Schaltkasten (nur ERKA) oder Anbau an ein Zuführgerät mit Anschlusskabel und Haltewinkel
75,00 €
595,00 €

208,00 €
350,00 €
(L und WML) 135,00 €
795,00 €
(L und WML) 645,00 €
208,00 €
350,00 €

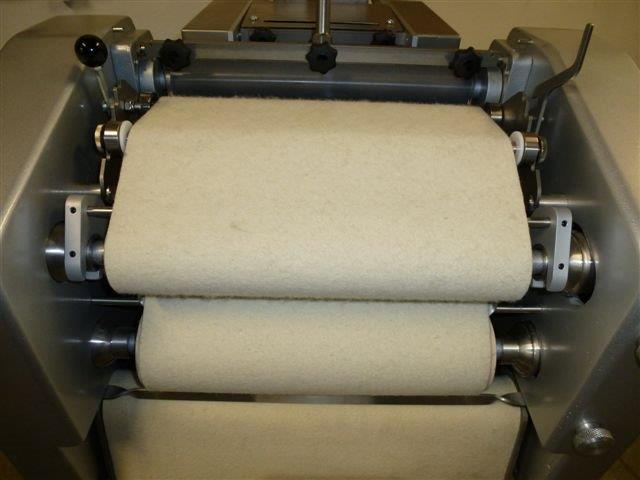

30705 Eingreifschutz obere Bandstange 95,00 € 95,00 €

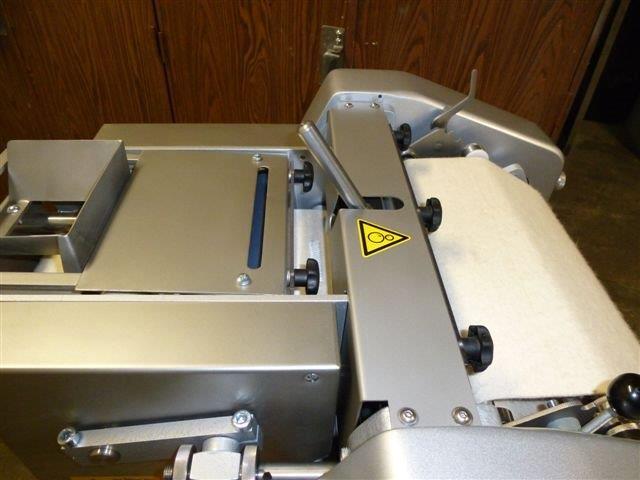

30700 Eingreifschutz bei Anbau eines Zuführgerätes 102,00 € 102,00 €
30710 Nachrüstbausatz für ERKA Wickelmaschinen gemäß neuer EU Sicherheitsnormen
Rückenblech mit Eingabeschacht und Sicherheitsschaltleiste bestehend aus:
Edelstahlrückenblech mit Kontaktschalter über Scharniere klappbar, Eingabeschacht mit Sicherheitsschaltleiste, Befestigungsbolzen mit Verschraubungen, Schaltkasten mit Sicherheitsrelais, Schütz, Ein-Aus-Taster, Not-Aus, inkl. Befestigungswinkel und neuem Anschlusskabel mit Stecker, Montagematerial
1.120,00 € 1.220,00 €
624 Richtwippe mit Filz Belag 35,00 € 42,00 €
622 Auslaufblech Wirktisch 72,00 € 82,00 €

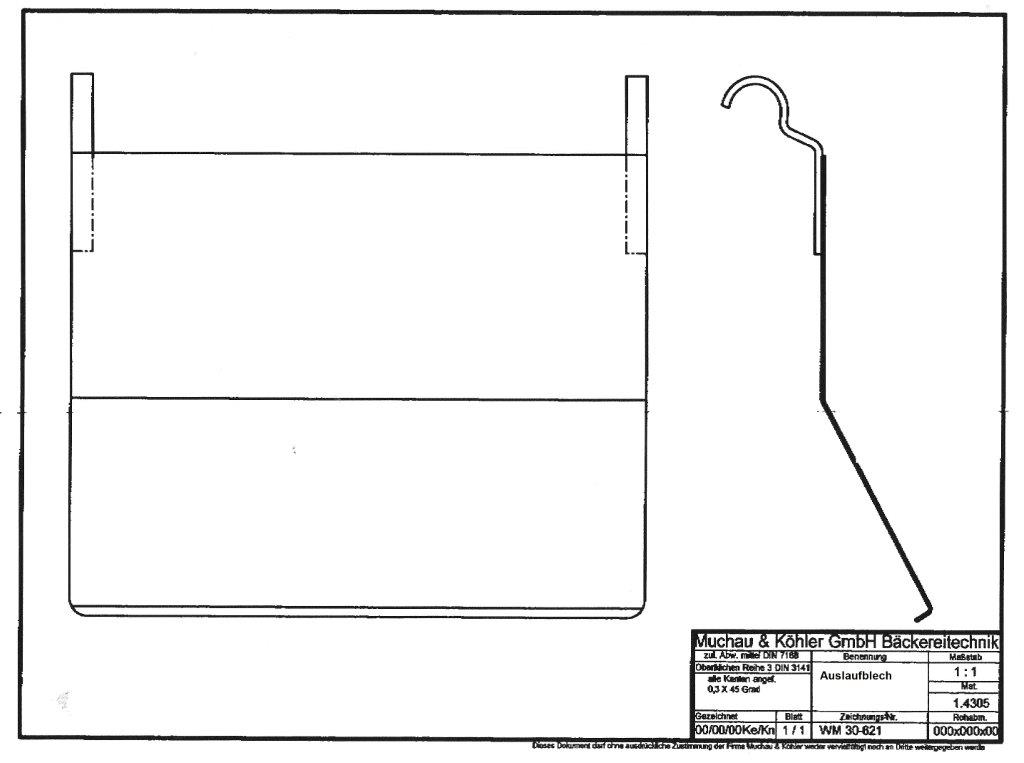

621 Auslaufblech W 30 / W 50
Filzband oben
Filzband unten
Langrollband
Langrollband L und WML
75,00 €
41,00 €
48,00 €
127,00 €
145,00 €
85,00 €
57,50 €
68,50 €
208,00 €

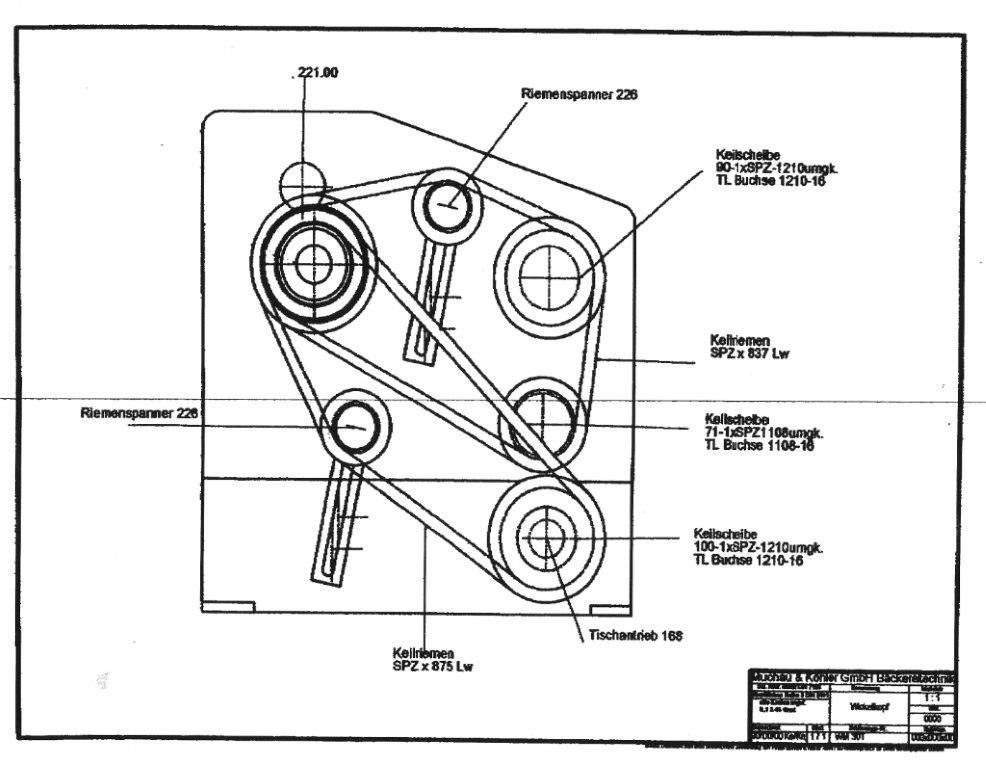

301 Poly- V Riemen 610 J
Keilriemen SPZ 612 LW
Keilriemen SPZ 787 LW
Keilriemen SPZ 837 LW
Keilriemen SPZ 875 LW
39,00 €
13,50 €
14,00 €
14,50 €
16,50 €
39,00 €
13,50 €
14,00 €
14,50 €
16,50 €


Ersatzteile passend für mk und ERKA Zuführgeräte

Die jeweilige Bezeichnung für eine technische Zeichnung anklicken.
Teile-Nr. Bezeichnung Listenpreis
004 Wellwalze mit Kugellagern ohne Stirnrad 006 190,00 €

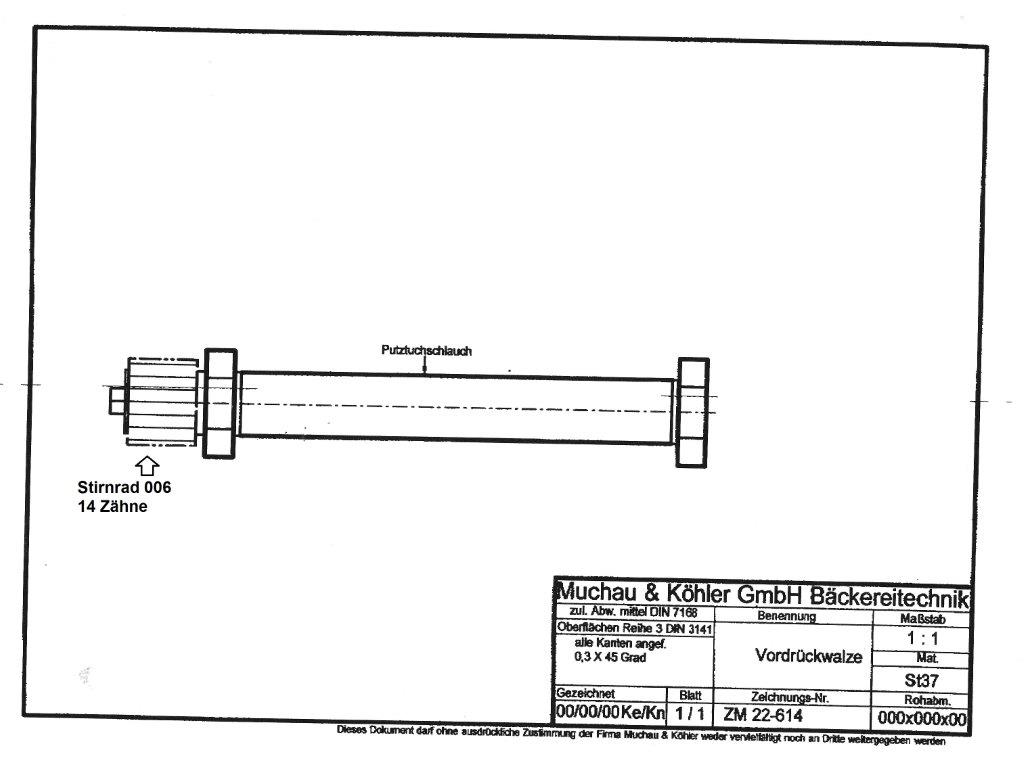

614 Vordrückwalze mit Kugellagern ohne Stirnrad 006 162,50 €

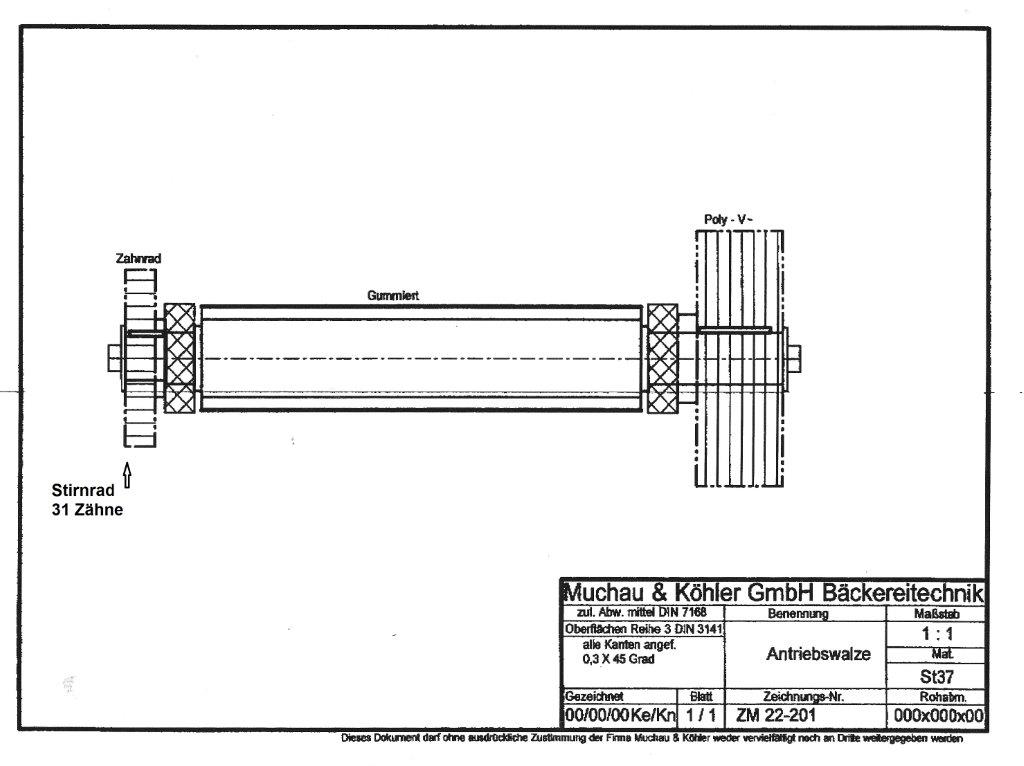

201 Antriebswalze mit Kugellagern ohne Stirnrad 006 und Poly-V Riemenscheibe 187,50 €

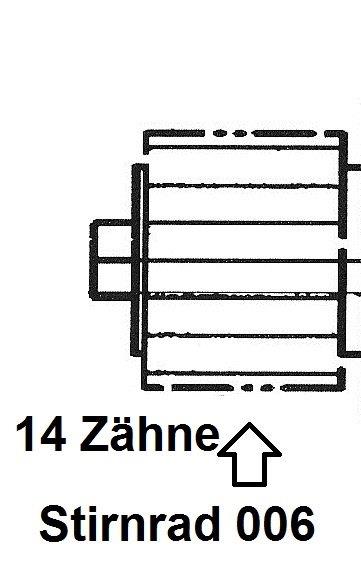

006 Stirnrad 14 Zähne 74,00 €

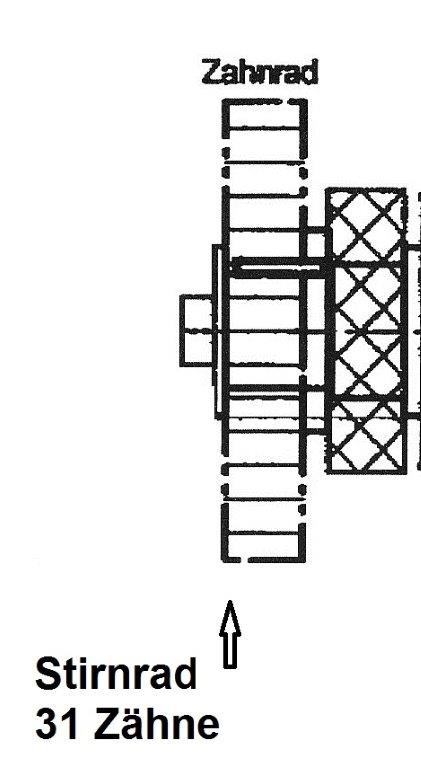

304 Stirnrad 31 Zähne Pertinax 57,00 €

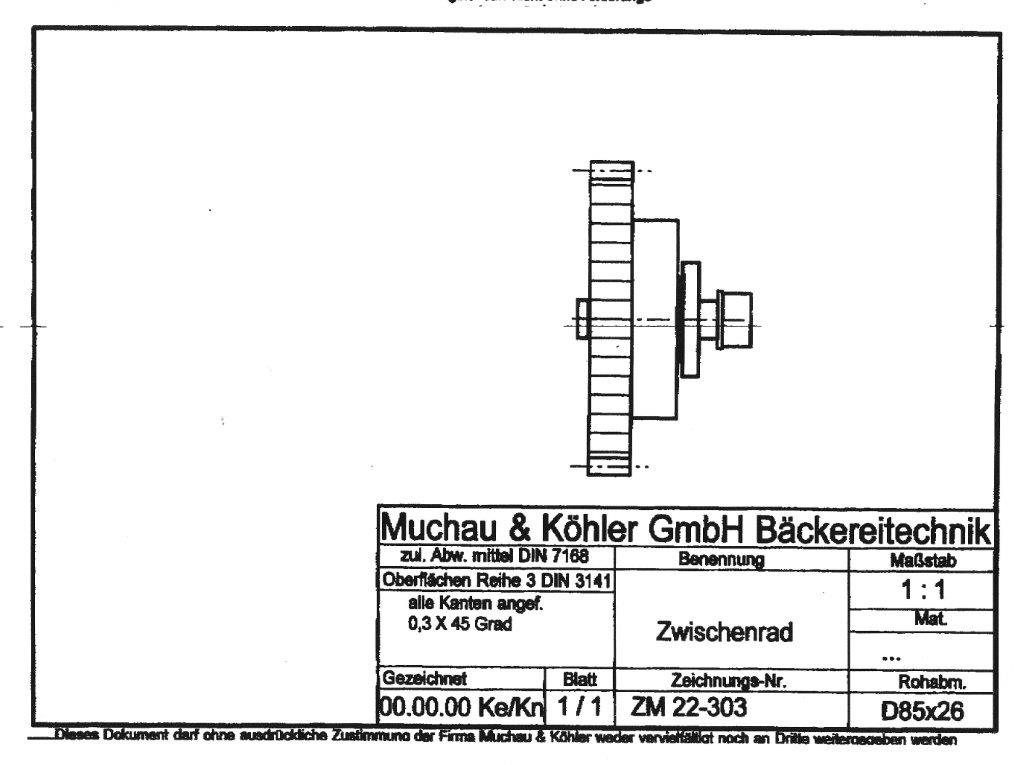

303 Zwischenradsatz 106,50 €

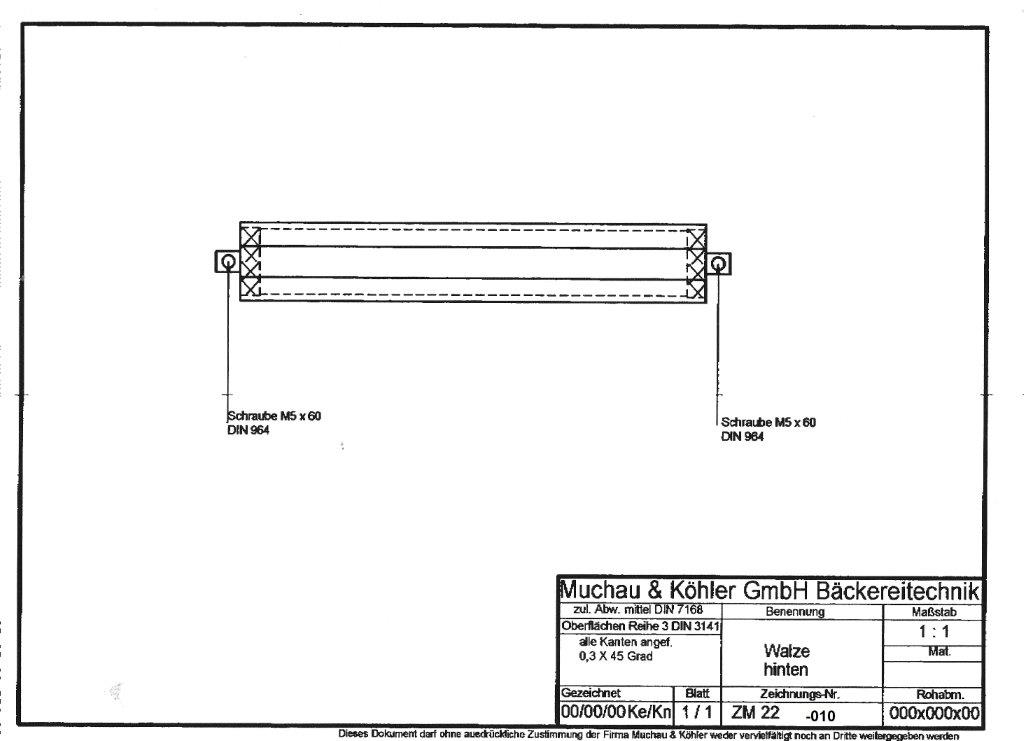

010 Walze hinten (Bandspannwalze) 77,00 €

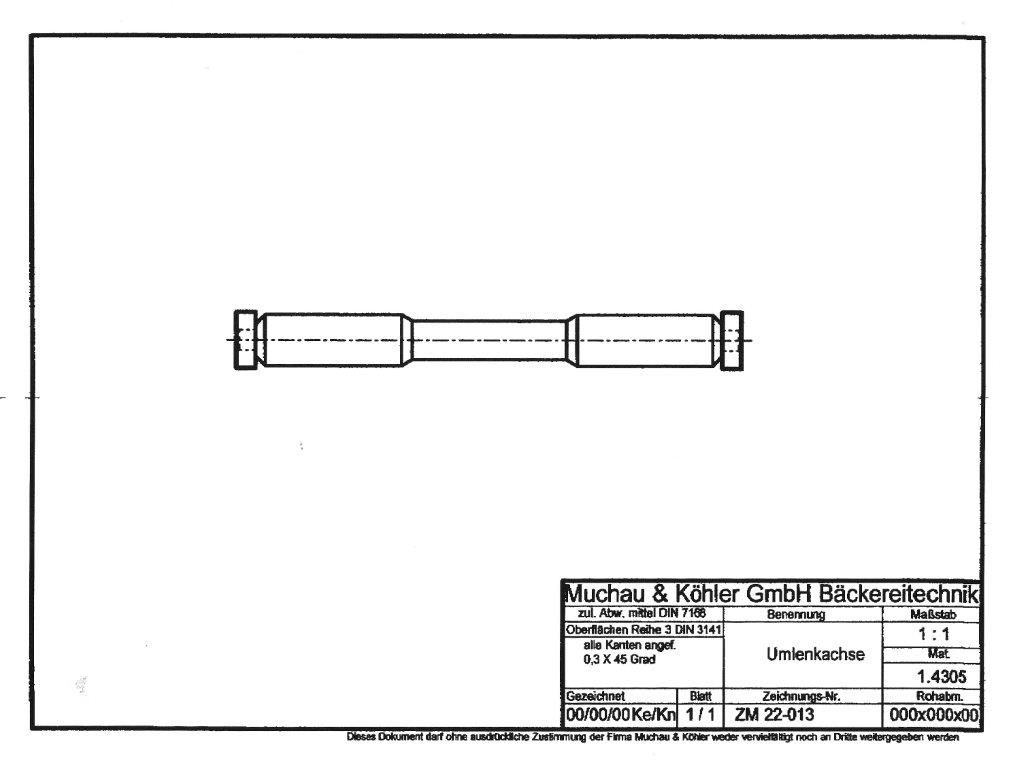

013 Umlenkachse mit Kugellagern 41,00 €

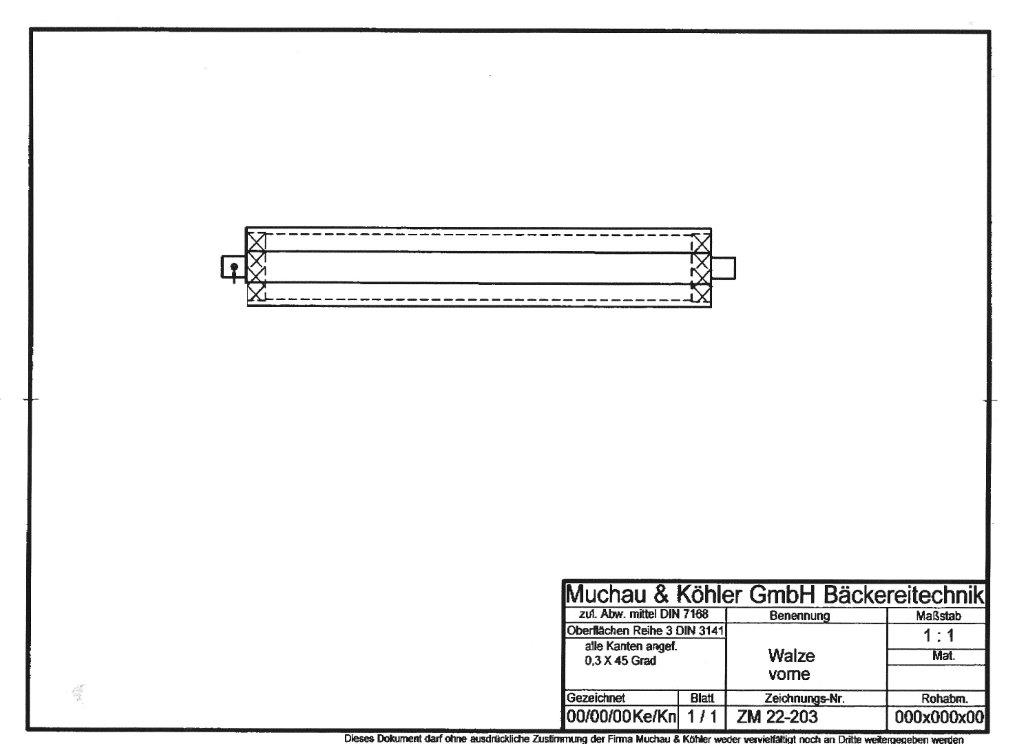

203 Walze vorne 76,00 €

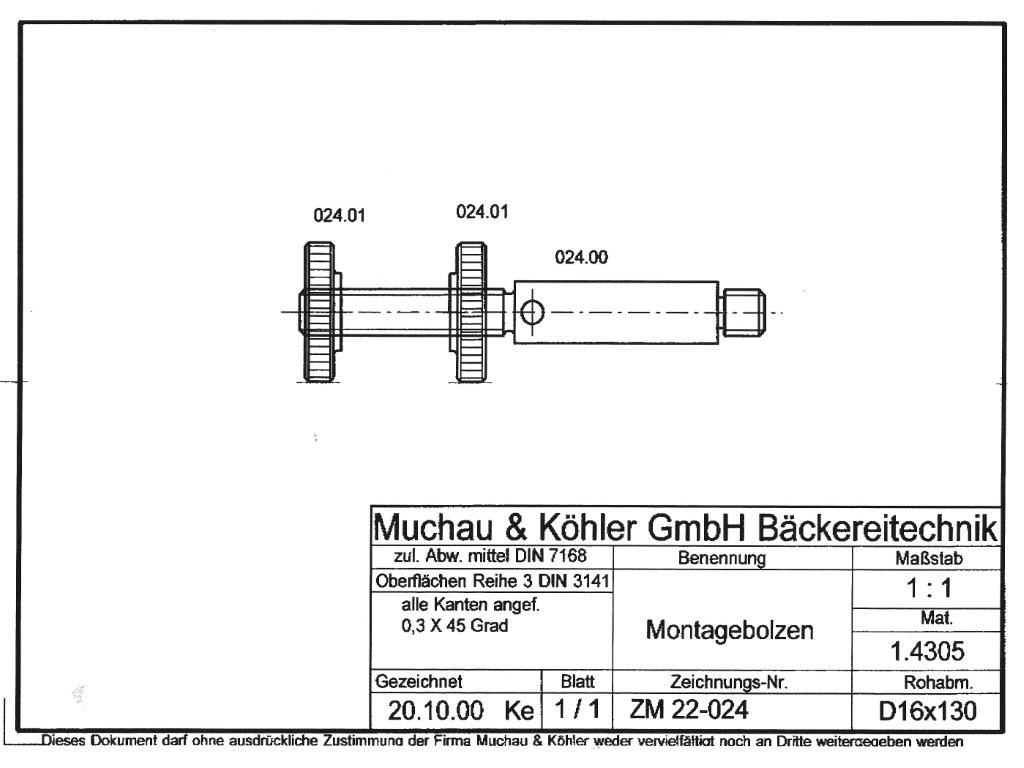

024 Montagebolzen mit Rändel 45,00 €

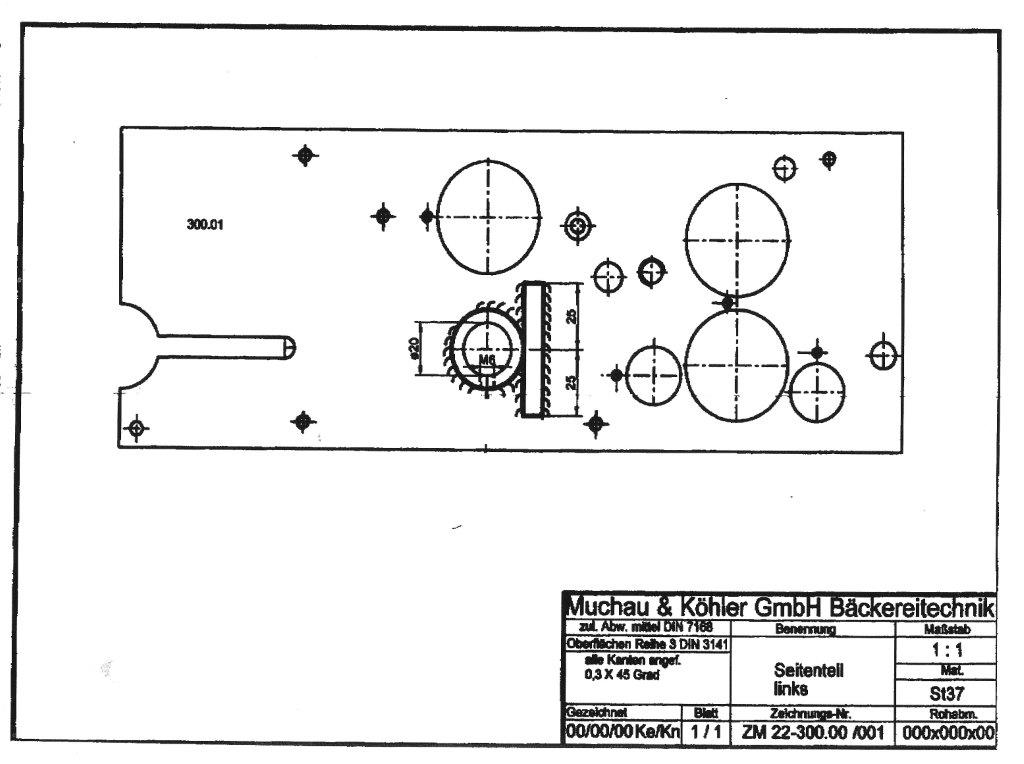

300 Seitenteil links 198,00 €

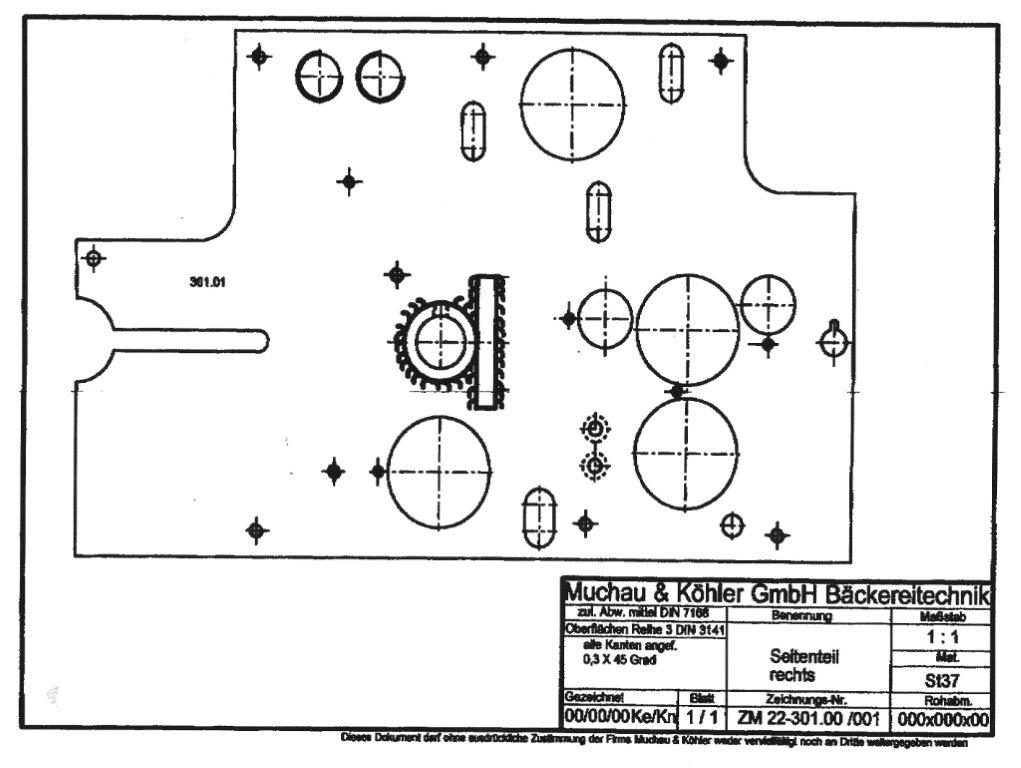

301 Seitenteil rechts 198,00 €
100 Rundtrichter 56,00 €
120 Flachtrichter 38,00 €

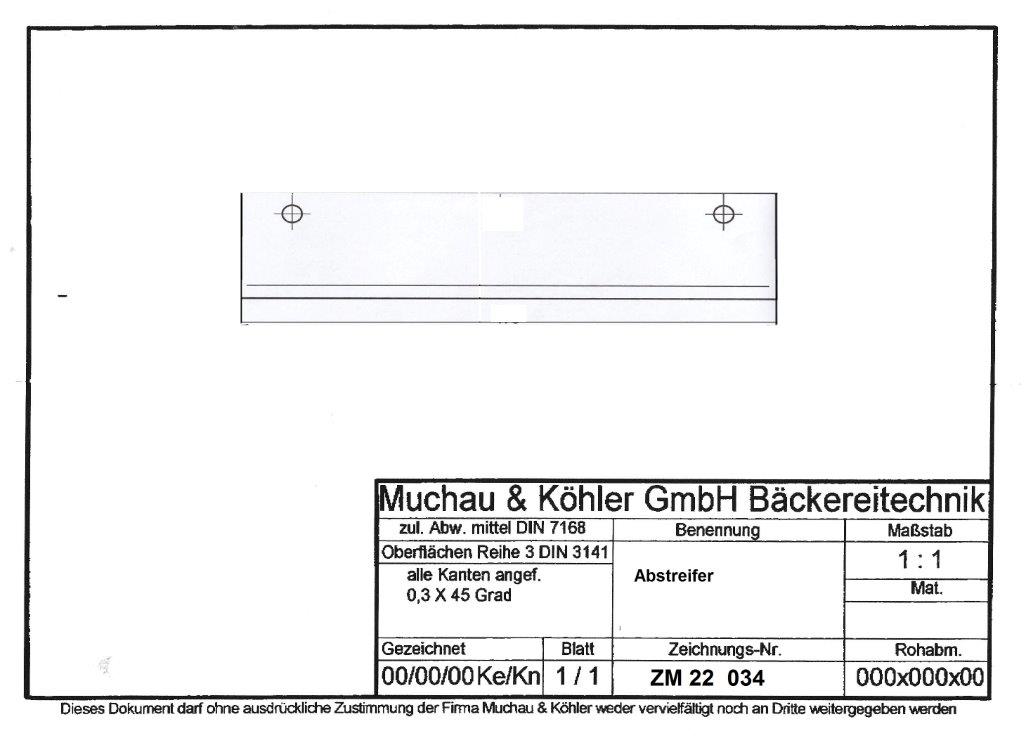

034 Abstreifer
Filzband mit Mitnehmern (Breite 180 x Länge 630 mm)
Poly-V Riemen
Zeitrelais
17,00 €
75,00 €
26,50 €
98,00 €

Alle Preise sind Nettolistenpreise zzgl. Versand und gesetzlicher Mehrwertsteuer.
